Soluciones de montaje solar de Corigy' para pendientes

Jun 23, 2026

Corigy no solo diseñó muchas estructuras de montaje solar de gran potencia en megavatios en terreno plano, sino que también tiene mucha excelente experiencia en la fabricación de soluciones de montaje solar para terrenos montañosos con diversas pendientes.
¿Cómo diseñar la estructura de montaje fotovoltaico en pendiente?

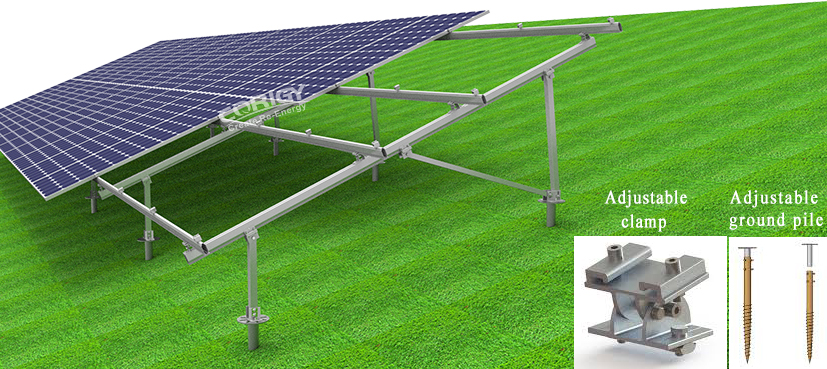

Corigy ha desarrollado tornillo de tierra de altura ajustable, abrazadera de ángulo ajustable y viga angulada para tratar diferentes casos de montajes solares en pendiente.
Hay cuatro tipos de solución para pendientes

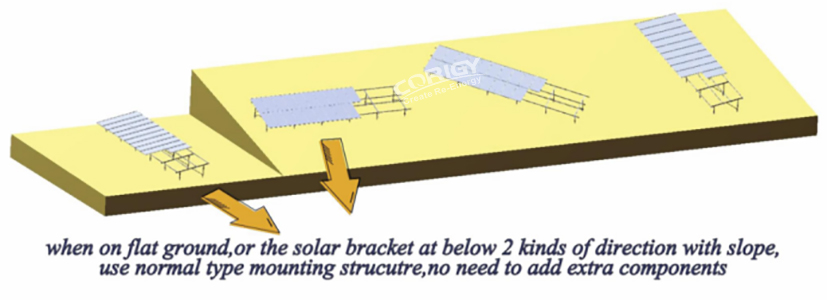

1/2 Cuando en terreno plano o la mesa fotovoltaica perpendicular a la dirección de la pendiente, como en la imagen. Usamos el tipo normal de estructura de montaje, sin necesidad de añadir ningún componente extra.

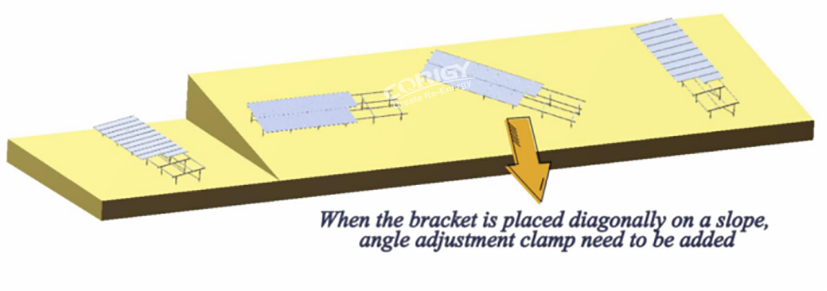

3. Cuando la mesa fotovoltaica se coloca en diagonal en una pendiente, es necesario añadir la abrazadera de ángulo ajustable y el tornillo de tierra de altura ajustable a la estructura. La función de estos dos componentes ajustables es asegurar que todas las alturas desde el módulo hasta la pendiente sean las mismas.
PV structure on mountain terrain

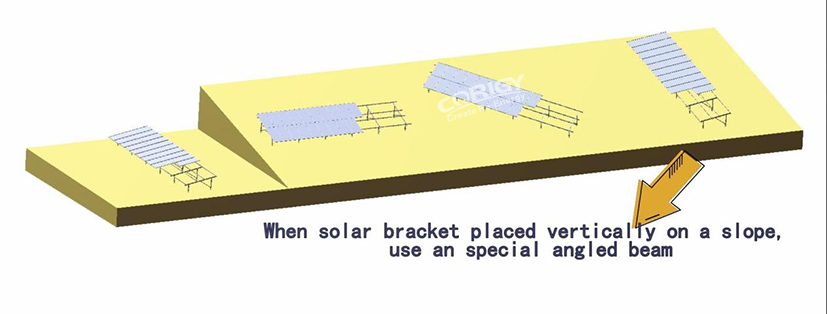

4. Cuando la mesa fotovoltaica se coloca verticalmente en la pendiente, se utilizará en este caso una viga especial con ángulo.
En esta solución, los grados del ángulo de la viga deben ser los mismos que el ángulo de la pendiente. Por lo tanto, debemos confirmar el ángulo de la pendiente en grados y luego personalizar la viga en función de ello. Por supuesto, el tornillo de tierra de altura ajustable también se utiliza en este caso.
photovoltaic slope installation

¿Qué información especial del proyecto debemos recopilar además para el proyecto en pendiente?
Además de la información normal del proyecto en terreno plano que necesitamos recopilar, debemos recopilar la información adicional del proyecto para pendiente como sigue:
1, ¿Cuál es el ángulo de la pendiente en grados y cuál es el ángulo de orientación del módulo?
2, ¿Están los paneles solares instalados paralelos a la pendiente? ¿Los módulos y la pendiente también forman un cierto ángulo?

3, ¿La orientación del módulo es consistente con la orientación de la pendiente?

Corigy tiene mucha experiencia real en el diseño de estructuras de montaje solar en pendiente. Si tiene este tipo de proyecto, no dude en contactarnos para obtener una solución gratuita.
