Las razones que causan orificios desalineados en la instalación de energía solar montada en el suelo

OBajo la premisa de que la solución de montaje solar y la precisión del mecanizado de fábrica cumplen con las especificaciones, sin errores de diseño o producción, la desalineación de los orificios de los componentes durante la instalación en el sitio se debe enteramente a 4 etapas después de la entrega de fábrica: transporte y almacenamiento, construcción de cimientos, instalación en el sitio y estrés térmico ambiental.

Las causas específicas son las siguientes:

1. Deformación de los componentes durante el transporte y almacenamiento

Los orificios están calificados en fábrica, pero los componentes se deforman y los orificios se desalinean al llegar. Los componentes de soporte terminados en fábrica tienen dimensiones de orificio precisas. Sin embargo, las estructuras de acero de gran luz, como las vigas principales, correas y rieles, poseen una rigidez limitada. Son propensas a la deformación plástica bajo fuerzas externas, lo que resulta en un desplazamiento relativo de los orificios de los pernos.

2. Desviaciones en la construcción de cimientos fotovoltaicos

Esta es la causa indirecta principal y a menudo se juzga erróneamente como un defecto del componente. Los componentes de soporte en sí tienen posiciones de orificio precisas, pero el posicionamiento, la elevación y la verticalidad fuera de tolerancia de los cimientos conducen directamente a la desalineación de los orificios después de que los soportes se colocan en su posición. Es la causa raíz más frecuente en el sitio:

Desplazamiento horizontal de la cimentación por pilotes: Los pilotes helicoidales y los pilotes de hormigón prefabricado no se construyen de acuerdo con las marcas de diseño, lo que provoca una desviación general del eje. Esto desplaza la referencia de instalación para las vigas principales y rieles de soporte, y los orificios de los pernos entre vanos no se alinean.

Desviación excesiva de la elevación de la parte superior del pilote: Las alturas desiguales de los pilotes delanteros, traseros, izquierdos y derechos inclinan y tuercen todo el acero de montaje solar fotovoltaico en suelo, lo que provoca bordes escalonados y errores de alineación de los orificios de los pernos.

Desviación vertical excesiva de los pilotes: Los pilotes inclinados deforman los soportes bajo carga después de la colocación, causando indirectamente la desalineación de los orificios.

Errores acumulativos en el diseño de los cimientos: El diseño segmentado sin una referencia unificada acumula desviaciones después de ensamblar los soportes de varios vanos, lo que resulta en un desplazamiento de los orificios en el extremo lejano.

3. Trabajos de instalación en el sitio no estándar

Deformación de componentes inducida por el hombre y desviación de la posición de los orificios. Las operaciones de construcción inadecuadas en el sitio alteran la geometría de los componentes de soporte de montaje fotovoltaico y las referencias de instalación, lo que provoca la desalineación de los orificios.

4. Desviación de deformación inducida por estrés térmico ambiental

La propiedad de expansión y contracción térmica del acero demontaje solar en suelo afecta la precisión del ensamblaje de los soportes de gran luz y causa una alineación anormal de los orificios. Los soportes fotovoltaicos son en su mayoría estructuras ensambladas ultralargas sujetas a una gran variación de temperatura diurna y diferencia de temperatura entre la mañana y la tarde. Si todos los pernos se aprietan completamente a alta temperatura, se generará una tensión interna masiva cuando los componentes se contraigan a baja temperatura, lo que provocará deformaciones por flexión y torsión. Por el contrario, si los pernos se aprietan completamente a baja temperatura, los componentes se comprimirán y deformarán al expandirse a alta temperatura, lo que finalmente causará la desalineación de los orificios de los pernos y un ajuste deficiente.

Esta es una desviación típica inducida por el entorno cuando no existen errores de diseño o fabricación.

La desalineación ocasional de los orificios no se puede evitar por completo. Se puede utilizar una perforadora manual profesional para la perforación de orificios en el sitio durante la instalación.

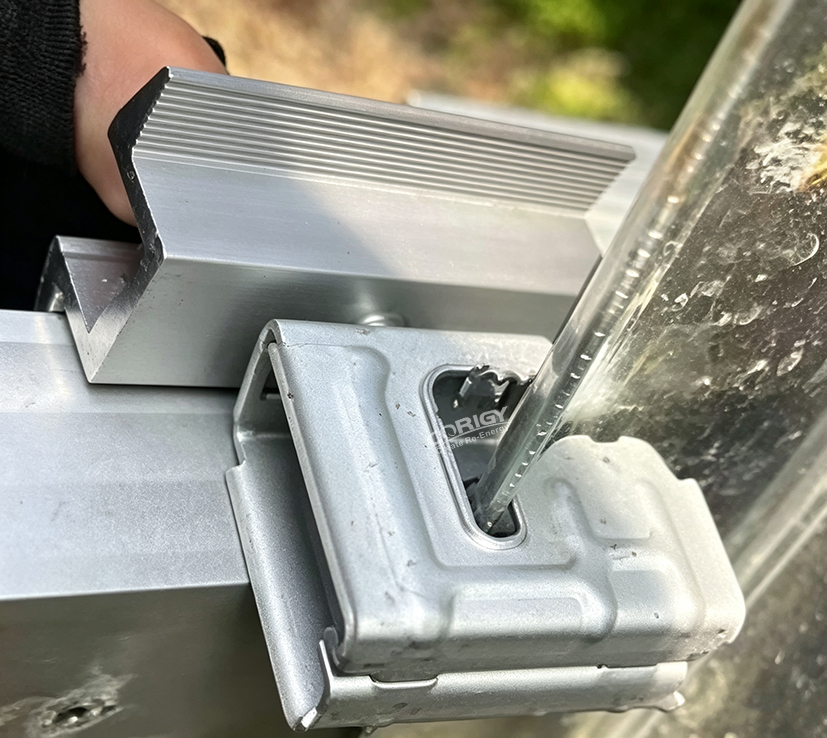

Existe una innovadora estructura de panel solar que permite montar módulos fotovoltaicos en cualquier posición a lo largo del riel. Adopta clips de conexión especiales utilizados junto con abrazaderas intermedias y finales, de modo que los módulos fotovoltaicos se pueden asegurar en cualquier lugar del riel.
