Consideraciones de diseño para soportes de montaje solar en ciudades insulares

Para proyectos fotovoltaicos en islas y zonas costeras, la carga de viento es solo parte del desafío.

El mes pasado, recibimos una consulta de un cliente indonesio sobre un sistema de montaje solar de acero al carbono instalado en el suelo.

Durante la evaluación del proyecto, descubrimos que el sitio estaba ubicado en una zona insular, muy cerca de la costa, con un terreno relativamente bajo.

Para proyectos como este, muchos equipos suelen centrarse primero en un factor clave:

“¿Cuál es la velocidad de diseño del viento?”

Sin embargo, para proyectos solares costeros, existen varios otros factores críticos que afectan directamente la fiabilidad a largo plazo de la estructura de montaje.

Estos son algunos puntos clave que siempre evaluamos:

1. Condiciones de carga de viento

Las zonas costeras e insulares suelen estar expuestas a condiciones de viento más fuertes debido a:

· · Terreno abierto;

· · Monzón estacional;

· · Riesgos de tifones;

· · Protección circundante limitada.

Por lo tanto, durante la etapa de diseño, es importante confirmar:

a. Velocidad de diseño del viento local;

b. Norma de diseño aplicable (ASCE, Eurocódigo o códigos locales);

c. Categoría de terreno y condiciones de exposición del sitio.

2. Riesgo de corrosión por alta humedad y niebla salina

Los entornos costeros suelen implicar:

·· Alta humedad;

·· Fuerte rocío salino;

·· Condiciones de corrosión acelerada.

En muchas zonas costeras, la categoría ambiental de corrosión puede alcanzar C4-C5, e incluso C5-M (entorno marino).

Para estas condiciones:

1) Para las estructuras de acero al carbono, normalmente se recomienda galvanizado por inmersión en caliente ≥80μm.

Para proyectos que requieren una mayor durabilidad, o cuando el presupuesto lo permite, un espesor de galvanizado de 100μm+ puede proporcionar protección adicional.

Otra opción avanzada es:

2) Acero S350GD con ZAM450 (recubrimiento de zinc-aluminio-magnesio), que ofrece una excelente resistencia a la corrosión en entornos exigentes.

3. Detalles importantes que suelen pasarse por alto

Además de la carga de viento y la protección contra la corrosión, también se deben revisar cuidadosamente varias condiciones del sitio:

a. ¿A qué distancia está el sitio del proyecto de la costa?

b. ¿Cuál es la elevación del sitio sobre el nivel del mar?

c. ¿Ha experimentado el área inundaciones por mareas, intrusión de agua de mar o acumulación de agua estacional?

d. ¿Está el proyecto ubicado en terrenos ganados al mar, arena de coral o terrenos costeros bajos?

e. ¿Hay disponible un informe de investigación geotécnica?

f. ¿El propietario del proyecto o la empresa de servicios públicos ha proporcionado el diseño final y la información de elevación del terreno?

g. ¿Qué tipo de cimentación se utilizará: cimentación de hormigón o tornillos de tierra?

Un recordatorio importante más:

Si se utilizan cimentaciones de hormigón, nunca se debe utilizar arena de mar contaminada con sal, ya que puede acelerar la corrosión del refuerzo y afectar la durabilidad a largo plazo de la cimentación.

Un sistema de montaje solar fiable no se trata únicamente de resistencia estructural.

Se trata de comprender el entorno del proyecto, seleccionar los materiales adecuados y prestar atención a cada detalle de ingeniería.

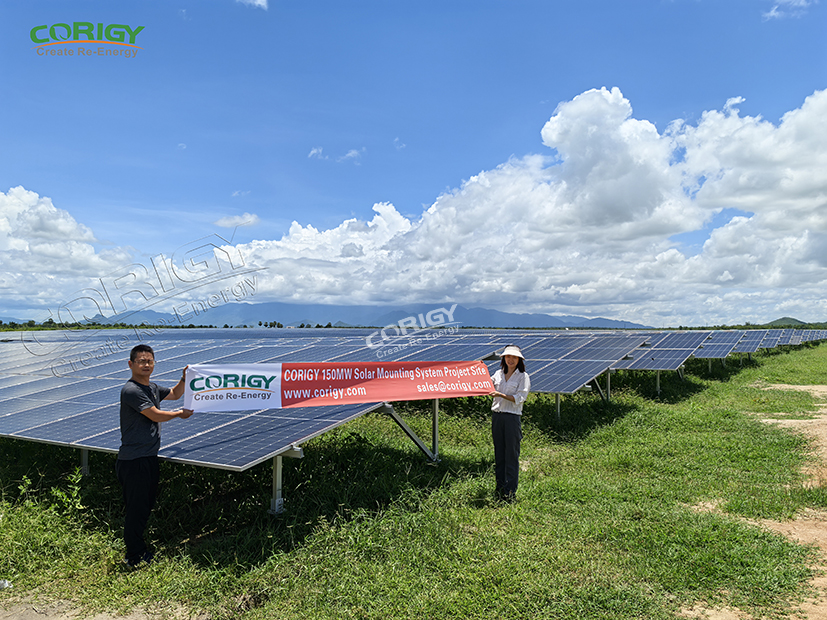

En Corigy Solar, nos hemos dedicado a los sistemas de montaje solar durante más de 10 años.

Ya sea un proyecto de montaje en suelo a escala de MW o una gran aplicación fotovoltaica comercial, creemos:

La ingeniería comienza con los detalles.

Las estructuras solares fiables se construyen mediante cada decisión tomada antes de la instalación.
